Inteligentné riadenie bazéna VArio - DIN modul verzia 1.4 (bez krabice)

Podrobný popis

Inteligentné riadenie bazéna VArio - DIN modul verzia 1.4 (bez krabice) je základná riadiaca jednotka inteligentného systému VArio pre automatizáciu bazénovej technológie. Modul je určený na montáž na DIN lištu do elektrického rozvádzača a možno ho použiť aj pri modernizácii staršieho bazénového rozvádzača.

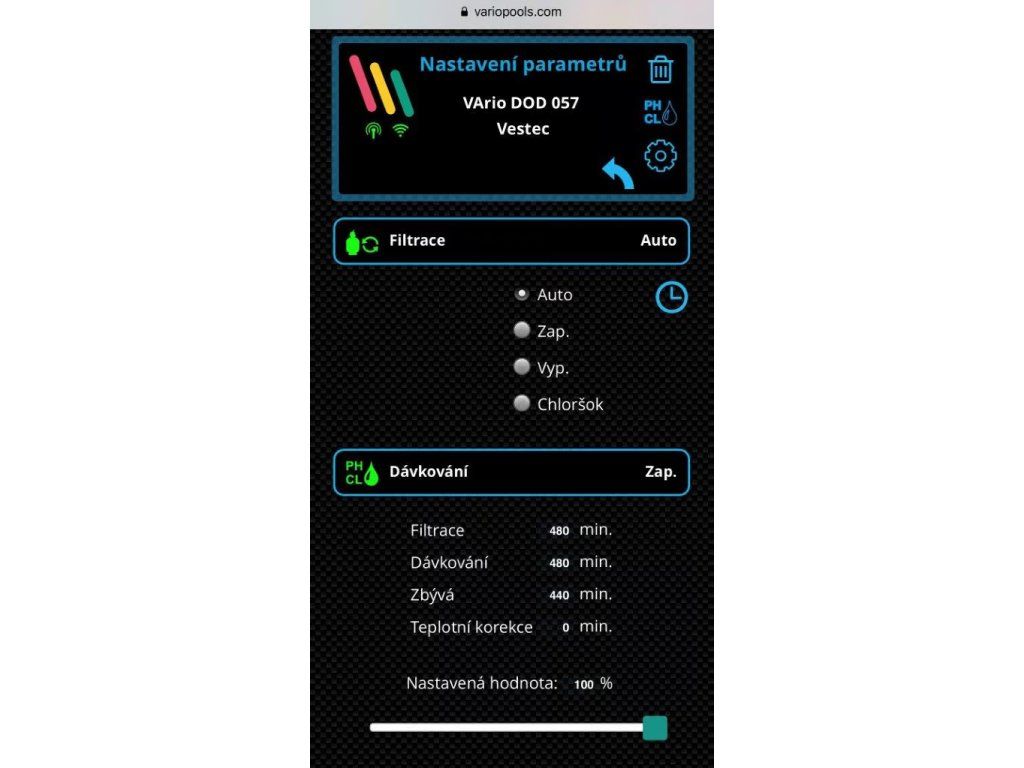

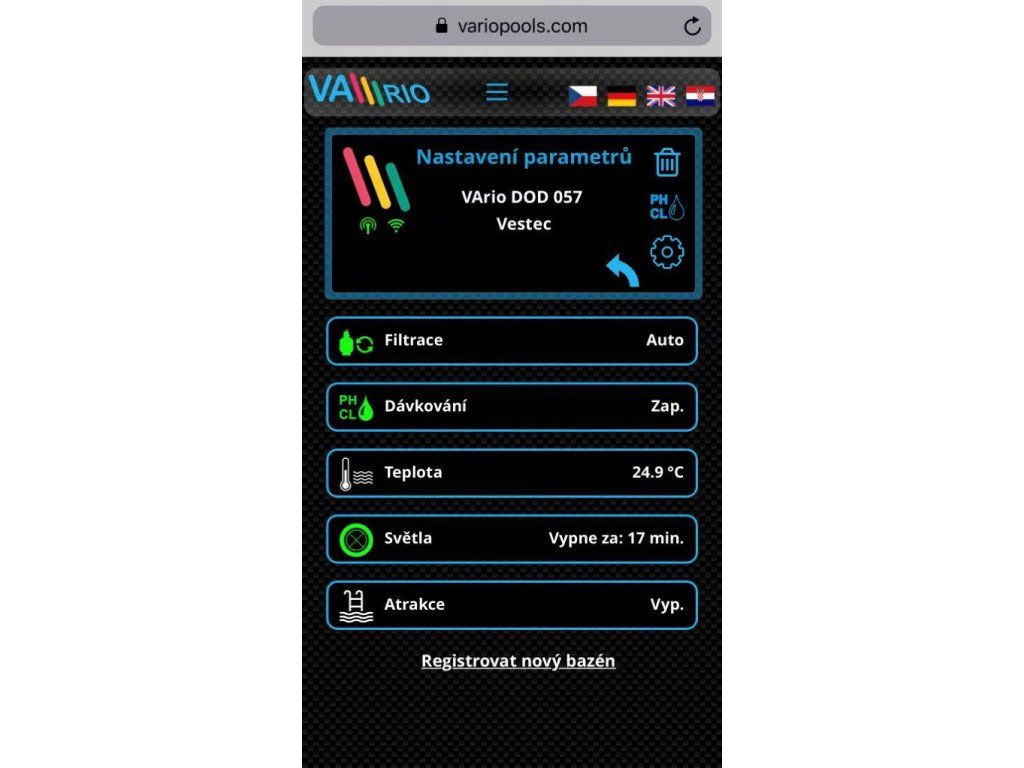

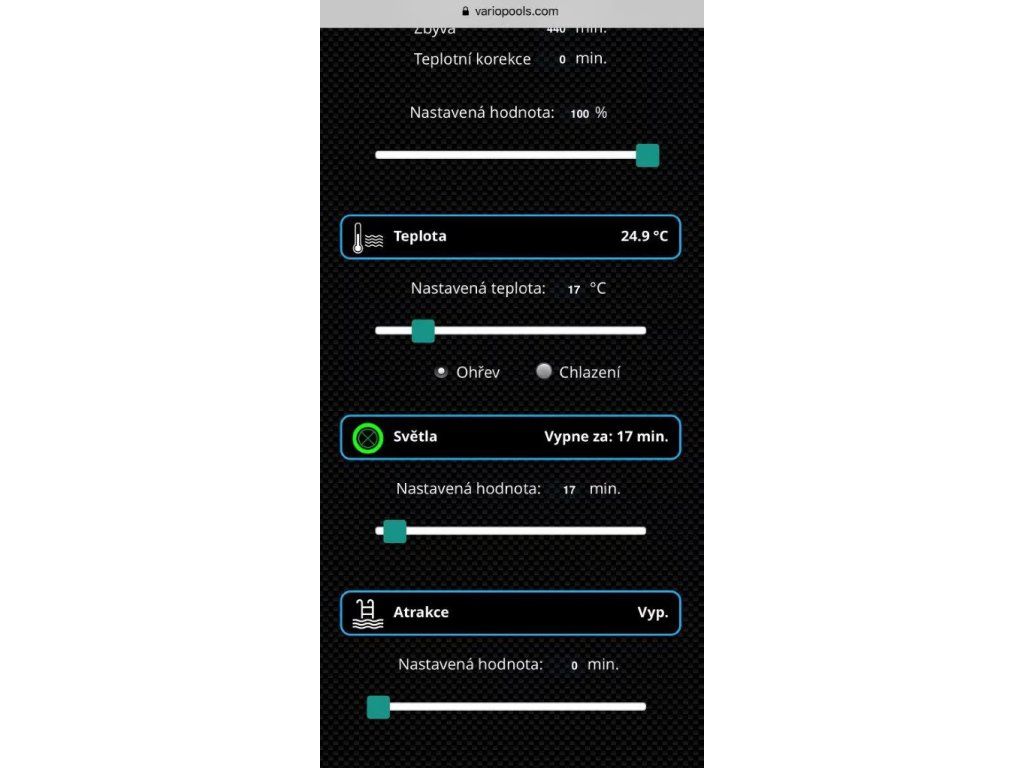

Samotný DIN modul nemá vlastné používateľské ovládacie rozhranie. Pre ovládanie systému je potrebné doplniť WiFi modul, prípadne RC modul. WiFi riešenie umožňuje ovládanie cez internet alebo lokálnu WiFi sieť, vzdialený servisný prístup a zasielanie vybraných alarmov a prevádzkových hlásení. RC modul možno použiť na priame lokálne ovládanie.

Základný modul verzia 1.4 disponuje 6 výstupmi. Výstup pre filtráciu ponúka automatický režim so štyrmi programovateľnými časovými intervalmi, ručné zapnutie bez dávkovania, zapnutie s dávkovaním alebo ohrevom a trvalé vypnutie.

Druhý výstup je štandardne určený pre Atrakciu 2 s časovačom 0 až 120 minút. Alternatívne môže riadiť dávkovacie zariadenie alebo UV lampu v režime ON/OFF podľa 25, 50, 75 alebo 100 % celkového času filtrácie.

Tretí výstup je určený pre osvetlenie s časovačom 0 až 240 minút alebo trvalým zapnutím. Po doplnení modulu DIN LIGHTS sa tento výstup zmení na Atrakciu 3 s časovačom do 120 minút a funkcia ovládania svetiel sa presunie na rozširujúci modul.

Štvrtý výstup zabezpečuje riadenie ohrevu alebo chladenia podľa nameranej a požadovanej teploty vody vrátane funkcie priority ohrevu. Piaty výstup je určený pre Atrakciu 1 s časovačom 0 až 120 minút.

Šiesty výstup využíva komunikáciu RS485 a slúži na prepojenie s kompatibilnými zariadeniami VA DOS alebo VA SALT SMART s vlastným meraním a komunikáciou MODBUS. Pre konkrétne pripojenie môžu byť potrebné samostatné komunikačné káble alebo moduly.

Verzia 1.4 obsahuje aj dva kontrolné vstupy. Prvý je určený pre prietokovú klapku a chráni technológie závislé od prietoku vody, napríklad dávkovanie alebo ohrev. Druhý je multifunkčný a možno ho použiť na detekciu zaplavenia technickej miestnosti, sledovanie naplnenia kompenzačnej nádrže alebo kontrolu polohy bazénového zakrytia.

Pri detekcii zaplavenia dokáže systém vypnúť filtráciu a odstaviť ďalšie technológie a vyhlásiť FLOOD ALARM. Pri použití so snímačom zakrytia možno optimalizovať prevádzku podľa otvoreného alebo zatvoreného bazéna a využiť aj funkciu PARTY MODE.

Systém možno ďalej rozširovať modulmi DIN LIGHTS, DIN PUMPS, DIN SWITCH, DIN ZELIO a DIN ZELIO 24V podľa požadovaného spôsobu riadenia osvetlenia, atrakcií, čerpadiel alebo ventilov.

Systém VArio je určený na montáž a uvedenie do prevádzky vyškoleným odborníkom. Nesprávne elektrické zapojenie alebo konfigurácia môžu viesť k nesprávnej funkcii pripojených bazénových technológií.

Technické údaje

• názov: Inteligentné riadenie bazéna VArio - DIN modul verzia 1.4 (bez krabice)
• typ: hlavná riadiaca jednotka systému VArio
• verzia: 1.4
• montáž: na DIN lištu do elektrického rozvádzača
• vyhotovenie: voľne ložené, bez krabice
• krytie: IP20
• počet riadiacich výstupov: 6
• počet kontrolných vstupov: 2
• výstup 1: filtrácia
• programy filtrácie: 4 programovateľné časové intervaly
• výstup 2: Atrakcia 2 / alternatívne dávkovanie ON/OFF alebo UV lampa
• časovač Atrakcie 2: 0 – 120 minút
• výstup 3: svetlá / po rozšírení DIN LIGHTS Atrakcia 3
• časovač svetiel: 0 – 240 minút alebo trvalé zapnutie
• časovač Atrakcie 3: 0 – 120 minút
• výstup 4: ohrev alebo chladenie s prioritou ohrevu
• výstup 5: Atrakcia 1
• časovač Atrakcie 1: 0 – 120 minút
• výstup 6: RS485 pre VA DOS / VA SALT SMART
• komunikácia: RS485 / MODBUS pre kompatibilné zariadenia
• kontrolný vstup 1: prietoková klapka
• kontrolný vstup 2: multifunkčný – zaplavenie, kompenzačná nádrž alebo bazénové zakrytie
• alarm zaplavenia: FLOOD ALARM
• vzdialené ovládanie: vyžaduje samostatný WiFi alebo RC modul
• možnosť rozšírenia: DIN LIGHTS, DIN PUMPS, DIN SWITCH, DIN ZELIO, DIN ZELIO 24V
• inštalácia: odborná montáž a uvedenie do prevádzky
